GC-7820 氦离子化气相色谱仪，配置PDHID检测器、采用多阀多柱、二维中心切割与反吹技术、具有吹扫保护气路的进样切换阀和进口氦气纯化器等核心技术，特别适合适用于氢、氧、氩、氮、氦、二氧化碳等高纯气体、超高纯气体及空分装置中常见的杂质痕量检测分析，能够检测至ng/(ppb)级。

产品特点

仪器管路经钝化处理，零死体积管路设计，等特殊工艺保证了系统的惰性，可靠性更高，使用寿命更长

进样预处理系统和切换阀均采用带吹扫保护气路的进口自动阀，可防止空气混入、提高系统的密闭性

配置气体分离专用微填充柱和高效毛细管柱，配合分离预切再分离技术，实现样品更高分离度

采用了10/100M自适应以太网接口，实现全网络反控，工作站界面简单，数据处理功能强大。

采用成熟的多阀多柱，中心切割和反吹技术，国际成熟的设计工艺，稳定可靠的高纯气体分析色谱技术解决方案

氦离子检测器

技术参数

◆温控系统

柱箱温度范围：室温+5℃～450℃

温度设定精度：0.01℃

温控数量：8路独立控温系统

程序升温速度：0.1～40℃/min

智能后开门：进出风量无级可调

降温速度：从350℃降至50℃<7min

程序升温阶数：16阶(可扩展)

最长一次运行时间：999.99min

◆进样系统

控制方式：压力/流量控制

流量：气体最大流量为1000SCCM

灵敏度：0.01SCCM

输出偏移量(精度)：±5%

分流比：最大5000:1

电磁阀：高速切换电磁阀寿命长(10mS，100万次)

进样阀：可搭载多个进口自动控制阀，可自动序列运行

◆检测器及纯化器系统

检测气体类型：H2、Ar、O2、N2、CH4、CO、CO2等

放电模式：脉冲放电

基线噪声：≤0.05mv

基线漂移：≤0.2mv/30min

检测限：10ppb(甲烷)

重复性：RSD≤3%

可纯化气体：He、Ar、Ne、Kr、Xe等

最大操作压力：1000Psi

去除气体：H2、O2、N2、CO、CO2、CH4、H2O、NO、NH3等

残留浓度：≤10ppb

最低检测指标

适用标准

GB/T 16942-2009《电子工业用气体 氢》 GB/T 16943-2009《电子工业用气体 氦》

GB/T 16944-2009《电子工业用气体 氮》 GB/T 16945-2009《电子工业用气体 氩》

GB/T 14604-2009《电子工业用气体 氧》 GB/T 14601-2009《电子工业用气体 氨》

GB/T 15909-2009《电子工业用气体 硅烷》 GB/T 18994-2003《电子工业用气体 高纯氯》

GB/T 14851-93《电子工业用气体 磷化氢》 GB/T 14603-2009《电子工业用气体 三氟化硼》

GB/T 28125.1-2011《空分工艺中危险物质的测定》

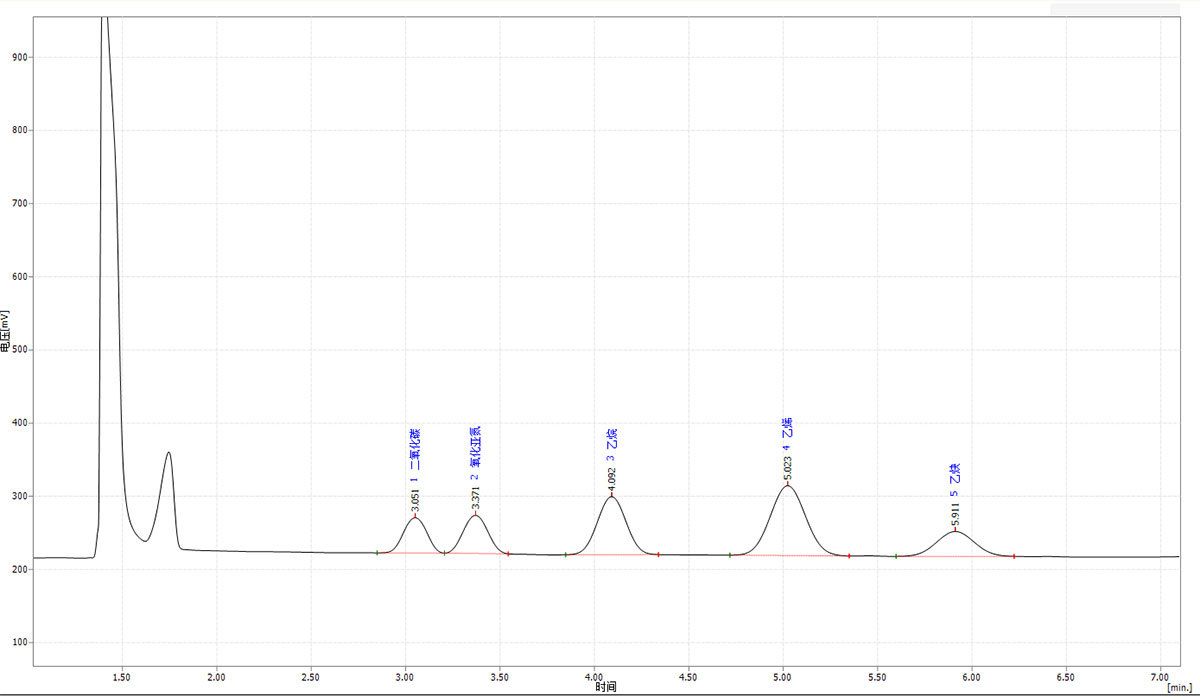

典型谱图



氦离子化气相色谱仪所配置的脉冲放电氦离子化检测器（PDHID)是一咱灵敏度高的通用型检测器，对几乎所有无机和有机化合物均有很高的响应，特别适合高纯气体的分析，是能够检测至ng/g(ppb)的检测器。

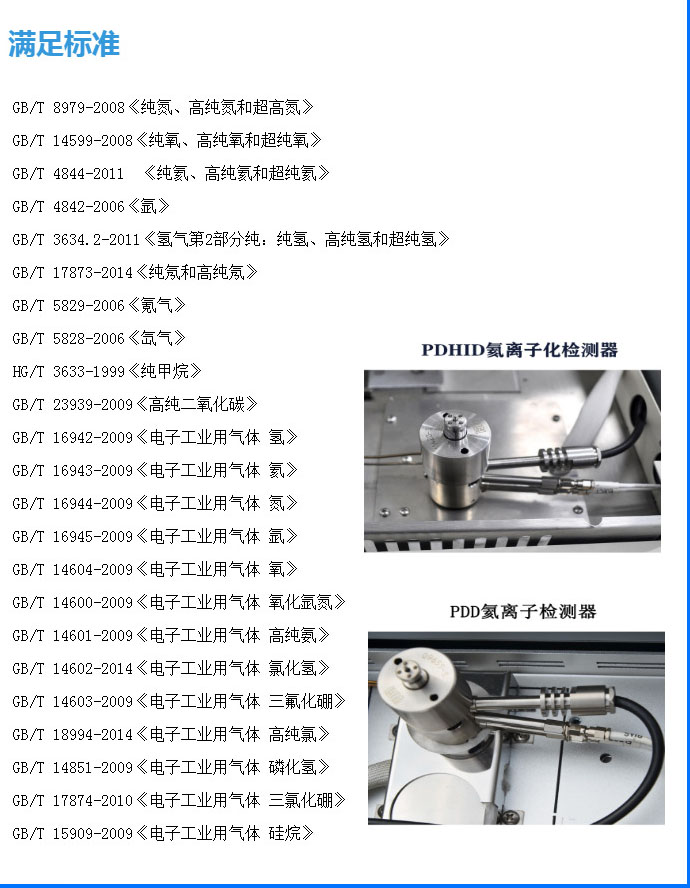

满足标准

氦离子化气相色谱仪" >气相色谱仪检测限：

检测限（ppb）：

一般杂质
杂货种类	H2	O2（Ar）	N2	CH4	CO	CO2
检测限	5	10	10	5	25	5

碳氢化合物
杂质种类	C2H4	C2H6	C3H6	C3H8	C4H8	C4H10	iC4H10
检测限	20	20	20	20	20	20	20







 工作原理



氦离子化气相色谱仪工作原理：



PDHID 是利用氦中稳定的，低功率脉冲放电作电离源，使被测组分电离 产生信号。PDHID是非放射性检测器， 对所有物质均有高灵敏度的正响应。



1． 脉冲放电间隔和功率：



PDHID 中放电电距离为 1.6mm，改变充电时间可改变经过初 线圈的放电功率。充电时间越长、功率越大。一般脉冲间隔为200-300μs,充电时间在 40-45μs，基流和响应值达佳。因放电时间仅为 1μs，而脉冲周期达几百微，绝大部分时间放电电是空载；所以放电区不会过热。



2． 偏电压： 在放电区相邻的电上加一恒定的负偏电压。响应值随偏电压的增加而急剧增大，很快即达饱和。在饱和区响应值基本不随偏电压而 改变。PDHID 在饱和区内工作，噪声较低。基流与偏电压的关系同 响应值与偏电压。



3． 通过放电区的氦流速：



氦通过放电区有两个目的：a 保持放电区的洁净，以便氦被激发； b 它作为尾吹气加入，以减少被测组分在检测器的滞留时间。只是它 和传统的尾吹气加入方向相反。池体积为 113ul，对峰宽为 5s 的色 谱峰，要求氦流速为 6.8-13.6ml/min，如果峰宽窄至 1s，流速应提高 到 34-68ml/min，以保持被测组分在检测器的滞留时间短至该峰宽的10%-20%。



4． 电离方式和性能特征：



PDHID 的电离过程有三部分组成：a 氦中 放电发射出 13.5-17.7eV 的连续辐射光进行光电离；b 被高压脉冲加 速的电子直接电离组分 AB，产生信号，或直接电离载气和杂质产生 基流；c 亚稳态氦与组分反应电离产生信号，或与杂质反应电离产生基流.



l



HP-2 氦气纯化器：



纯化器 Valco 氦气（HP）纯化器的纯化基质是一种无挥发性的吸附性合金，吸附剂粒子表面有一层 氧化膜需通过加热活化，活化过程必须在真空或惰性 气体环境下完成，这样可允许氦气在其间自由扩散， 防止氧气纯化层的形成，又可以进行杂质气体的吸 附。HP 的吸附剂材料具有良好的热稳定性，包括两 个温度控制范围。 纯化气体：He、Ar、Ne、Kr、Xe、Rn 大操作压力：1000Psi



去除气体：H2、O2、N2、CO、CO2、CH4、H2O、NO、NH3、 CF4 等



残留浓度：≤10ppb

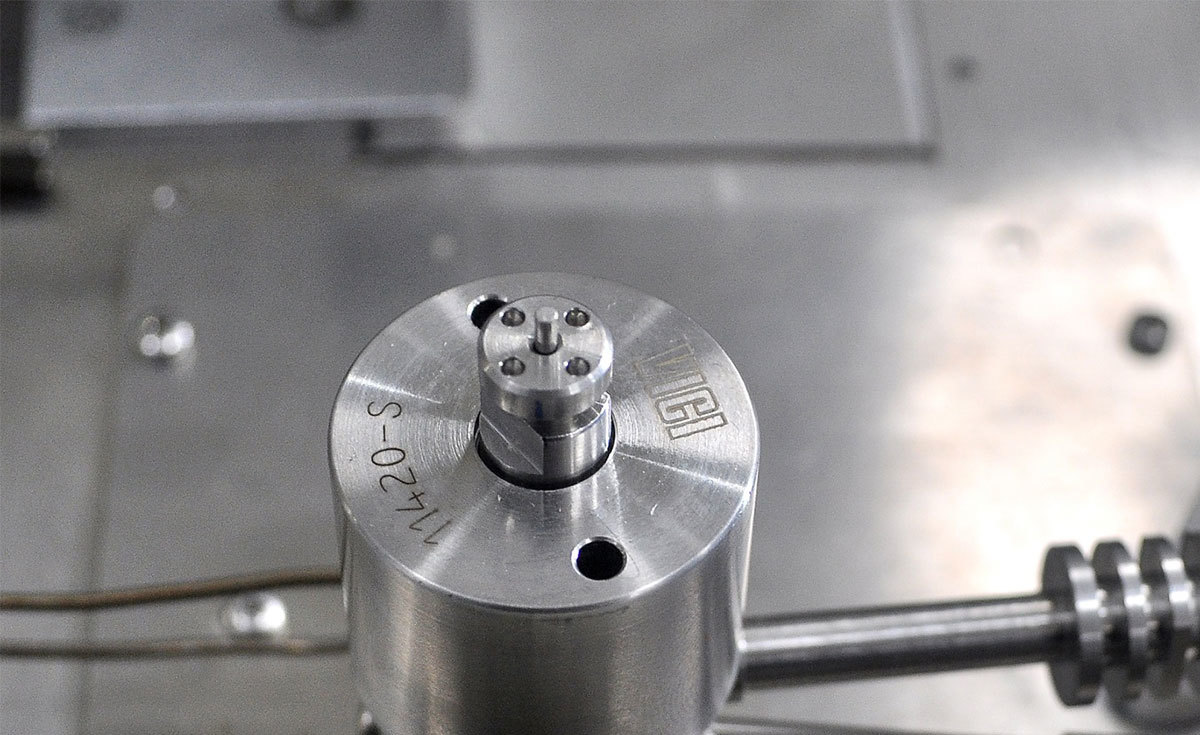

VALCO 吹扫型十通

吹扫型十通阀，阀平面始终处于载气的氛围中，切 换时无空气渗漏而混入样品之中。

无死体积取样阀

GC-9280氦离子气相色谱仪配备了无死体积的用取样阀，将取样过程对分析的影响降至低的水平，取样时采用带吹扫保护的进样方式，有效的避免了空气混入的问题。

氦离子化气相色谱仪-产品特点



项目名称



技术特点



检测器的灵敏度、线性重复 性等



PDHID检测器，其检测限可达 ng/g（ppb），是目灵敏度高的通用型检测器，对几乎所有的无机气体和有 机物均有很高的相应。



分析流程的适用范围和功能



采用了可以满足高纯气体的全分析，具有切割及反吹功能，全分析流程



进样阀及切换阀切换时空气 的渗漏问题



配备了吹扫型阀，阀平面始 终处于载气的氛围中，切换时无空气渗漏而混入样品之中



氦气纯化器



配备了氦气纯化器，可以将载气中除惰性杂质成份纯化到 10ppb 以下



样品的取样方式对分析的影响



配备了无死体积的用取 样阀，取样时采用带吹扫保护的进样方式，有效的避免了空气混入的问题



色谱柱对分析的影响



所配备的色谱柱采用惰性材质制作，避免了硫化物吸附等问题的产生



气路管道及色谱柱内壁材质 对分析的影响



所采用的气路管线及色谱柱管材，在 316L（EP）的基础上内壁均做了钝化处理，防止吸附问题的产生
