KGC2700隔爆型天然气在线气相色谱仪，可实时在线检测天然气中全部物质组份含量及完成相关热值计算。
产品概述
KGC2700隔爆型天然气在线气相色谱仪，可实时在线检测天然气中全部物质组份含量及完成相关热值计算。色谱仪无需仪表风，仅需提供载气即可完成测量分析工作，仪器防爆等级为ExdibIICT6，可在线安装在绝大部分的防爆区域内，对于安装环境要求极低，可安装在现场各种防爆场所区域内。
仪器仅需极少的电量和载气量即可正常工作，整机功耗小，使用起来更加节能环保。色谱仪整机采用模块化设计和安装，即使在现场也能轻松地更换色谱仪各个组件，仪器正常工作时间包括预热时间在内不到两小时，从而大幅缩短了停机时间和降低了整体的运营成本。
|

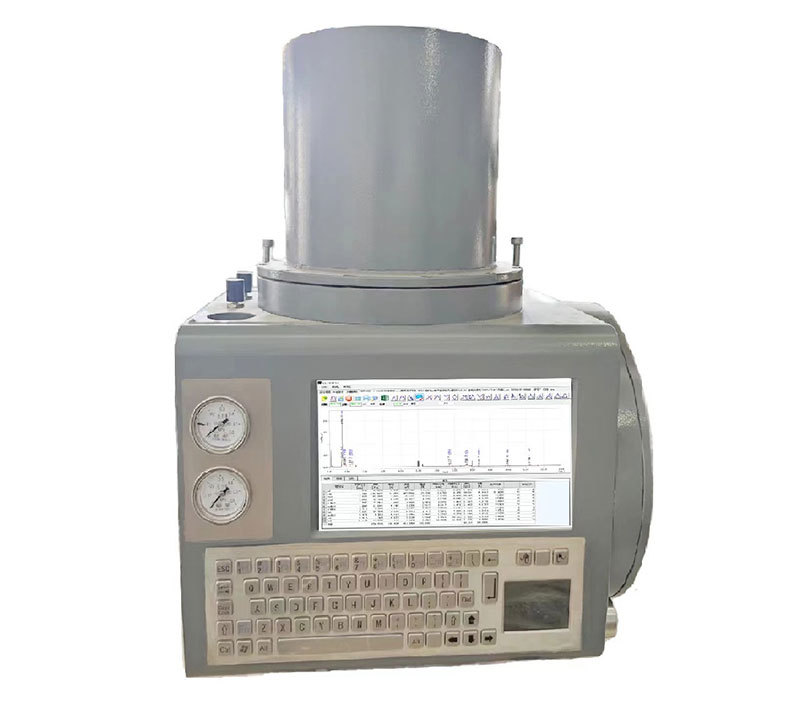

简单配置
|

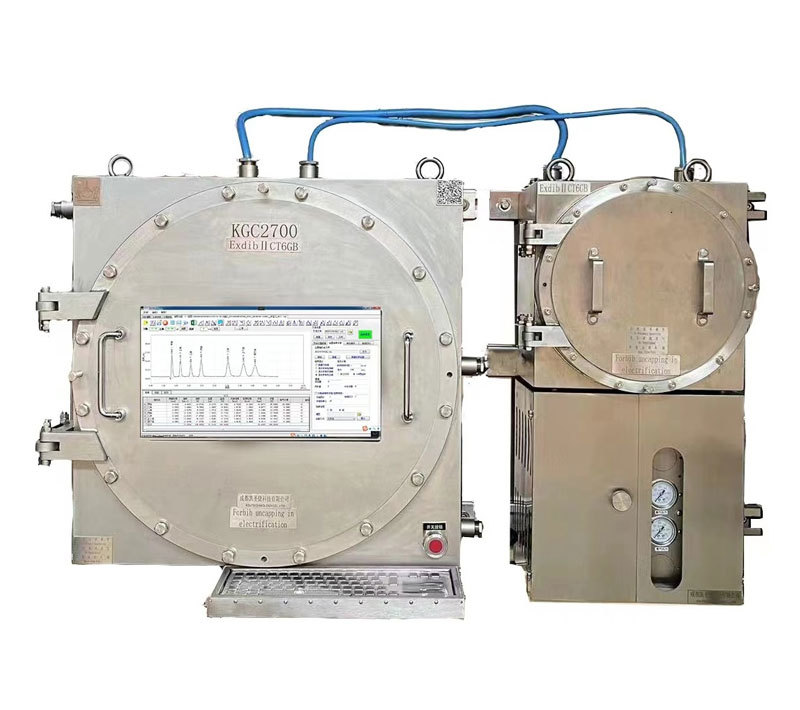

复杂配置
|
产品特点
●色谱仪无需外置电脑及连接线，通过色谱仪上自带的防爆键盘即可对设备进行现场操作，查看实时数据、谱图信息、历史数据、标定操作等等。
●C1-C6+的分析测量方案(甲烷、乙烷、丙烷、正丁烷、异丁烷、新戊烷、异戊烷、正戊烷、氮、二氧化碳、C6+，共11种组份)，无需高纯氦气作载气，仅需提供高纯氢气做载气即可，可大大降低后期载气的使用运行成本。
●色谱仪自带15.4或8.4寸液晶显示屏，可清晰直观的显示测量物质组份谱图曲线。
C1-C6+的分析测量方案，采用双热导(TCD)检测器(耐腐蚀、长寿命、高灵敏度)并行测量，为缩短分析周期和保护色谱柱不受污染，采用“反吹”技术将重组份吹出，不影响色谱柱的分离效果及天然气组份的测量精度，采用两阀(十通阀)四柱(色谱柱)，四分钟内即可分析完成C1-C6+等十一种物质的测量。
●色谱阀采用电机驱动，无需任何气源，更加节省载气气源。阀体镜面抛光表面抗氧化及防腐处理，转动密封部件采用定制氟橡胶件，更加耐磨耐腐蚀，色谱仪整体工作寿命大于十年。
色谱工作站操作简洁易用，仅需几步即可完成色谱仪的标定工作。工作站具备自动诊断，自动标定校准功能，可内置无线网卡，实现远程操作远程报警及调取历史数据等功能。搭配自动切换阀，色谱仪可自动完成1-24路样品气的分析测量。
●色谱仪还可拓展搭载新型氢火焰(FID)检测器(新型脉冲放电氢火焰检测器，无需点火，维护量极低，检测限<0.01PPM)该检测器已获取国家发明专利，专利证书编号：20211065021.3，对天然气中C7-C12组份完成PPM级浓度的分析测量;还可拓展搭载新型火焰光度(FPD)检测器(新型脉冲放电火焰光度检测器，无需点火，维护量极低，检测限<0.01PPM))对天然气中硫化物(硫化氢、羰基硫、甲硫醇、甲硫醚、二甲二硫等)物质分析;还可拓展搭载等离子(PED)检测器，对天然气中所有物质从PPB浓度至百分比浓度进行分析测量。
产品参数(C1-C6+测量方案)
|
产品型号 |
KGC2700 |
|
防爆等级 |
ExdibIICT6 |
|
防护等级 |
IP65 |
|
检测器类型 |
热导(TCD)检测器 |
|
检测器数量 |
两个 |
|
重复性 |
≤0.0125/1000Btu |
|
色谱阀类型 |
十通阀 |
|
色谱阀数量 |
两个 |
|
色谱柱类型 |
填充柱 |
|
色谱柱数量 |
4根 |
|
显示屏尺寸 |
15.4或8.4寸液晶屏 |
|
测量组份 |
甲烷、乙烷、丙烷、正丁烷、异丁烷、新戊烷、异戊烷、正戊烷、氮、二氧化碳、C6+，共11种组份 |
|
计算方法 |
校正归一法 |
|
分期周期 |
小于4分钟 |
|
色谱柱加热方式 |
电热丝加热 |
|
温控精度 |
±0.01℃ |
|
数据存储大小 |
256/512/1024G固态硬盘 |
|
数据存储时间 |
大于1年 |
|
信号传输 |
RS-232，RS422或RS485(任选的两个)或以太网传输 |
|
报警信号 |
4路 |
|
载气类型 |
高纯氢或氦 |
|
气源出入口尺寸 |
1/8OD |
|
色谱仪还可分析测量天然气中氢气、氧气、一氧化碳、氦气、C7~C12、硫化氢等硫化物组份和其他组份，详情请联系厂家。 |
典型谱图及测量结果(C1-C6+测量方案)

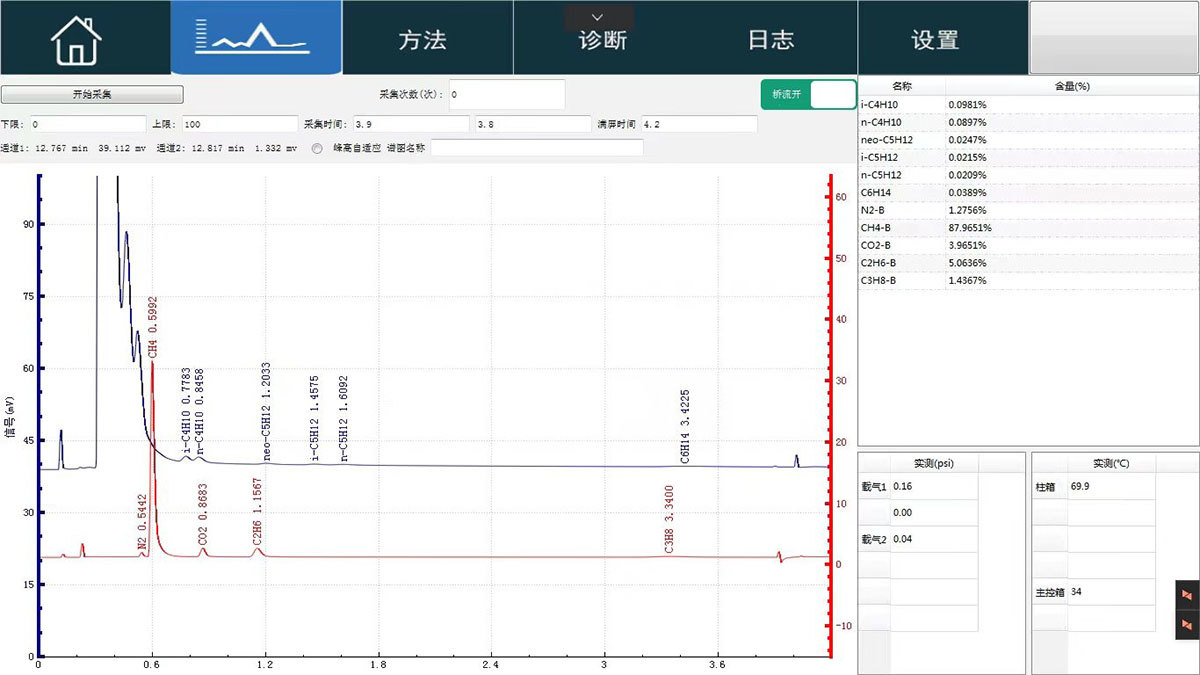

典型谱图

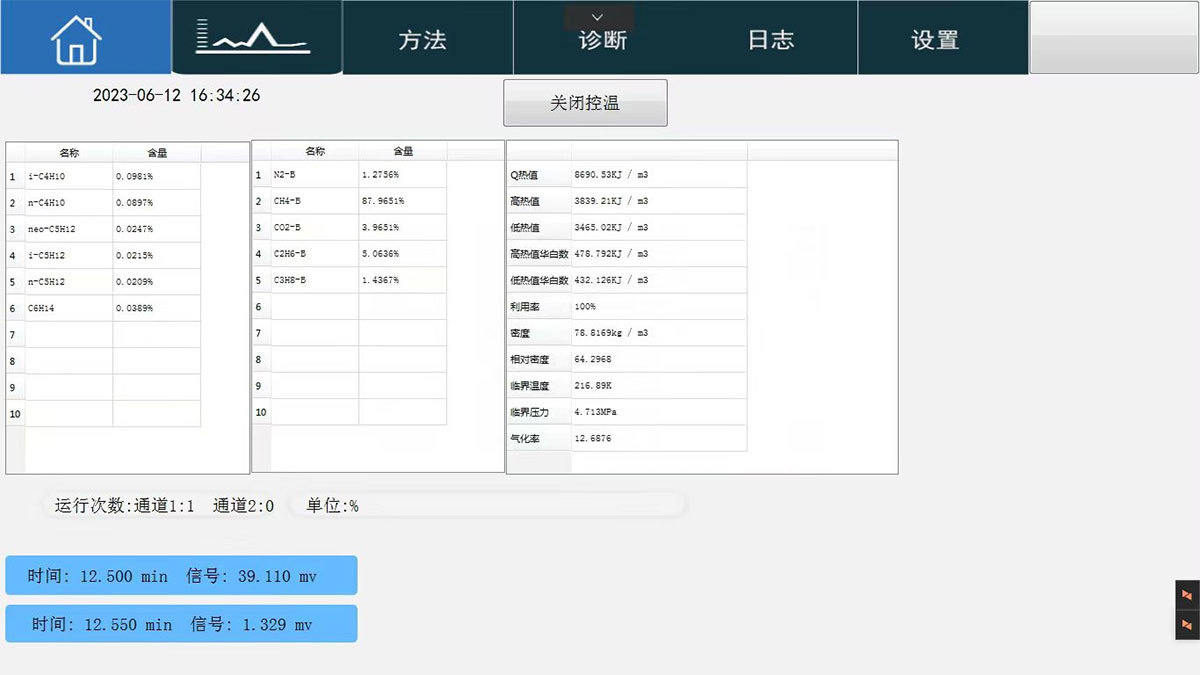

测量结果界面

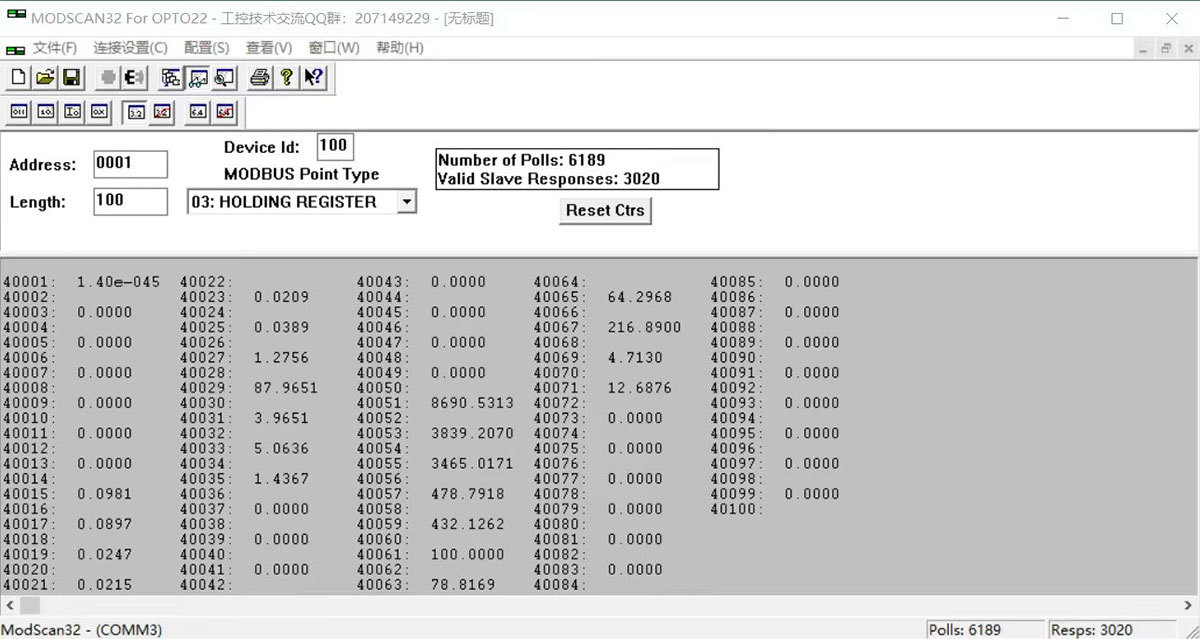

485信号传输界面
参考标准
隔爆色谱分析仪壳体制作参考标准
GB3836.1-2010《爆炸性气体环境用电气设备第1部分：通用要求》;
GB3836.2-2000《爆炸性气体环境用电设备第2部分：隔爆型“d”》的规定;具备在220--380V/100A电压的爆炸性气体环境工业领域使用;
GB3836.20-2010《爆炸性气体环境用电气设备第20部分：设备保护级别(EPL)为Ga的设备》;
GB3836.1-2010《爆炸性气体环境用电气设备第1部分：通用要求》;
GB3836.4-2010《爆炸性气体环境用电气设备第4部分：由本质安全型“i”保护的设备》;
GB/T13306标牌;
色谱仪分析方法参考标准
GB/TT13610天然气的成分分析气相色谱法;
HG/T4095-2009化工用在线气相色谱仪;
GB/T17747.1天然气压缩因子计算第一部分：导论和指南;
GB/T17747.2天然气压缩因子计算第二部分：用摩尔组成进行计算;
GB/T17747.3天然气压缩因子计算第三部分：用物性值进行计算;
GB/T11062天然气发热量、密度、相对密度和沃泊指数的计算方法;
GB9669.1-1998工业产品说明书总则;
GB/T11606分析仪器试验方法;
GB/T19205天然气标准参比条件;
GB/T18603天然气计量系统技术要求;
JJG1055在线气相色谱仪检定规程。
应用领域
天然气处理场站;
输气场站、门站、LNG储气库等：
天然气贸易交接场所、生产气体测量场所、发电和燃气控制场所等。
